實驗室噴霧干燥設備工藝流程原理闡述

經過前道工序處理后的料液進入泵送至干燥室頂部的噴頭。氣壓將料液均勻地霧化為極微米霧滴群，進入干燥室內。常壓空氣進入加熱系統，被加熱至工藝所需的溫度，經熱風管道均勻的進入干燥室，與霧滴群接觸后高溫固化，熱解成產品，干燥后的成品隨同空氣經過旋風分離器進行氣固分離 ，成品細粉回收，含有微量粉體的尾氣再經過布袋除塵器進行尾氣凈化，達到環保要求的尾氣經引風機排空。

實驗室噴霧干燥設備產品用途

食品、醫藥品、化工、生物制藥等領域
奶粉、蛋黃、醬油、咖啡、淀粉、蛋白、 荷爾蒙、血清、抗生素、酵素、香料、提取物有機化學領域
臘、染料、洗滌劑、表面活性劑、農藥、防腐劑、 合成樹脂、色素等無機化學領域
鐵酸鹽、陶瓷、復印用粉末、磁性材料、金屬粉末、 感光材料、各種工業藥品、樣品廢液等各種汽車、船舶推進用燃料電池開發領域。

實驗室噴霧干燥設備系統描述：

1.加熱：由電加熱器、陶瓷電加熱絲組成，完成將常壓空氣加熱至工藝所需的高溫空氣。

2.進料：液料由蠕動泵抽送至頂部的噴頭。

3.噴霧：由噴頭將液料霧化成微米級霧滴，進入干燥塔體。

4.干燥: 由加熱后的熱空氣與噴頭霧化的微米霧滴結合，瞬間干燥樣品。

5.產品出料及除塵：旋風分離器、底部收集瓶、可選配（布袋除塵器三點收集）

實驗室噴霧干燥設備技術參數：

1.機身及框架均采用304不銹鋼。LCD觸摸屏控制；

2.水份蒸發量： 3000mL/h；
3.采用電加熱，自動控制。溫度設定范圍：入風口溫度最高250℃，可調，出風口溫度30－140℃，調節精度±1℃。加熱器：8KW 380V；
4.同心噴頭霧化無偏離，并帶有自動清潔功能；
5.裝置自帶空壓機系統；

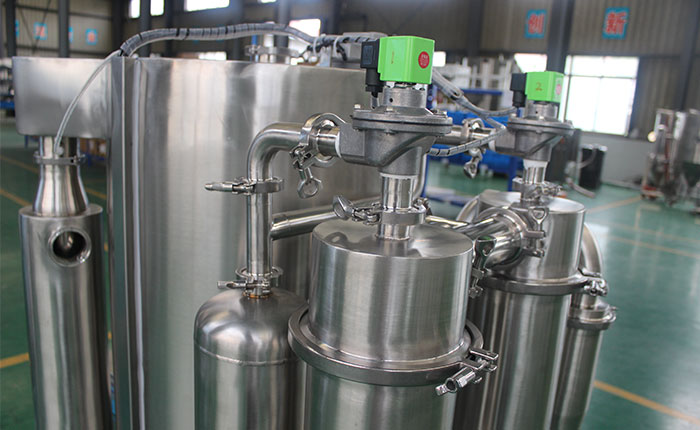

6.裝置自帶旋風分離器、底部收集瓶、脈沖布袋除塵收集系統；
7.干燥室、旋風分離器、收集罐采用304不銹鋼材質；
8. 自帶安全保護和自動報警功能：
  ①帶有風機保護功能；
  ②帶有操作失誤防范功能；
9.系統電路：PLC編程程序、觸摸屏及其它電子器件可選用施耐德、西門子等品牌價格另算；

10.噴嘴：標準配置1.0mm，噴霧空氣壓力調節范圍：0～0.6MPa；

11.外形尺寸長寬高：850(W)X1150(D)X1750(H)mm；

12.進料方式：計量型蠕動泵調節；

13.廢氣處理：脈沖式布袋除塵器；

注意1: 水分蒸發量以進風溫度250℃,   如需更大蒸發量的設備,請在線詢價或致電本公司

實驗室噴霧干燥設備發貨清單

（1）干燥機主體

（2）管道（SUS304）三段

（3）旋風分離器及收料罐，干燥塔收料罐一套

（4）蠕動泵（BS100-1A）、蠕動泵管（16#）、噴頭一根

（5）空壓機一臺，氣管若干

（6）除塵器電磁閥配件2套

（7）保修卡、合格證

•

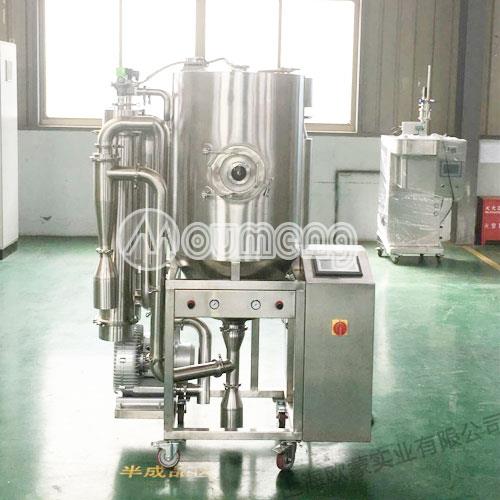

  實驗室噴霧干燥設備
•

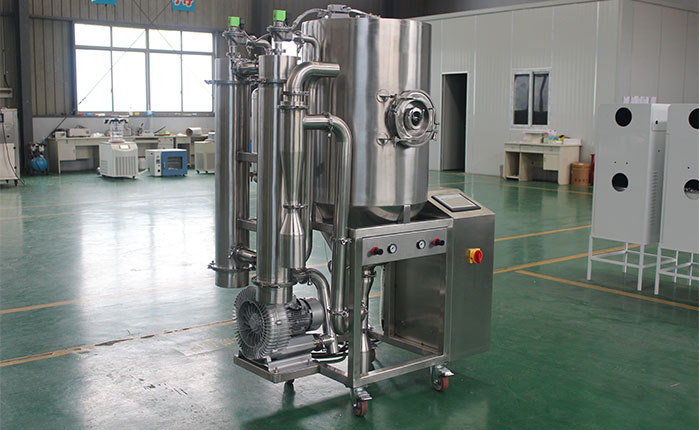

  實驗室噴霧干燥設備
