有機溶劑噴霧干燥機工作原理

實驗室有機溶劑噴霧干燥機系統采用密閉設計，主要應用于有機溶劑溶液，N2作為惰性氣體干燥使得設備運行更加安全。產品無氧化，品質好，粉料松裝比重及平均粒徑一致性好，其流動性可滿足自動壓機連續化生產，同時溶劑介質可以在線回收。在規定的條件下溶劑蒸發能力1-2L/h（根據物料固體含量）。整套設備由供料系統、霧化器、電加熱器、干燥塔、旋風收塵器、冷凝塔、防爆裝置、在線氧氣檢測系統及電氣控制系統組成等。

有機溶劑噴霧干燥機數據分析

1．干燥物料：適用于多種物料，如化工，醫藥，新能源行業等。

2．溶劑種類：有機溶劑（酒精，乙醇，丙酮等有機溶劑）

3．循環氣體：N2氮氣（避免物料氧化）

4．溶劑蒸發量：1-2kg/h

5．料漿含固量：漿料：＜20% （可自調）

6．料漿PH值：　　　　　　　中性

7．料漿溫度：常溫

8．干燥塔進風溫度：80~90℃（溫度可調，可定制）

9．干燥塔出口溫度：50~60℃

10．成品：粉體

11．產品殘余濕含量：＜3%（左右）

12．電源：220V 50Hz

13．加熱方式：電加熱，可做電換熱

14．霧化方式：二流體霧化器

15．收料方式：主塔+加旋風分離器

16．除塵方式：旋風

17．溶劑回收方式：冷凝回收

有機溶劑噴霧干燥機溶劑回收

1、處理量：1-2Kg/h液體，根據固體含量

2、電加熱功率：4Kw

3、蠕動泵：流量可調

4、冷凝溫度5-7℃

5、塔內含氧量≤3%

6、溶劑回收率：≥95%

7、干燥機尺寸：高Φ1500×長800×寬750

供貨范圍：

1、蠕動泵1臺變頻調節流量0.55 Kw

2、加熱器1臺電加熱管

3、熱風分配1套SUS304不銹鋼制作

4、熱風管道1套SUS304不銹鋼制作

5、二流體霧化噴頭1臺SUS316不銹鋼制作

6、干燥塔體SUS304不銹鋼制作1.5mm厚設有防爆泄壓裝置

7、抽風管道1套SUS304不銹鋼制作

8、旋風分離器1套SUS304不銹鋼制作

9 、收料桶2只SUS304不銹鋼制作

10、電控柜1套

11、冷凝器1套

12、系統壓力充排系統1套

13、系統安全閥1套

14、觀察視鏡1套

設備控制點說明：

整套系統控制點

1、熱風進口溫度

2、進料速度

3、霧化狀態

4、塔內壓力

5、系統氧氣含量

•

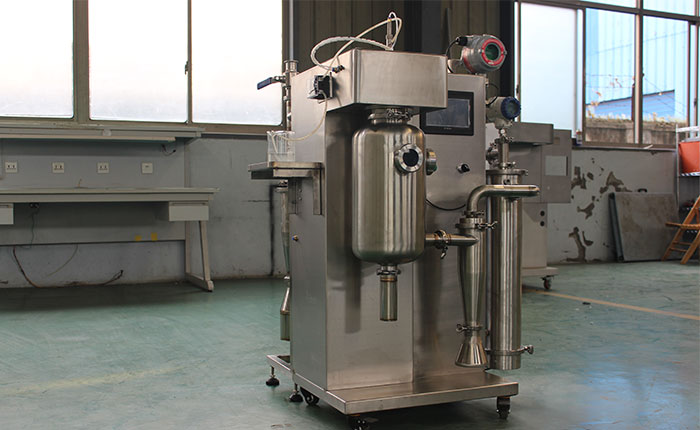

  實驗室有機溶劑噴霧干燥機
•

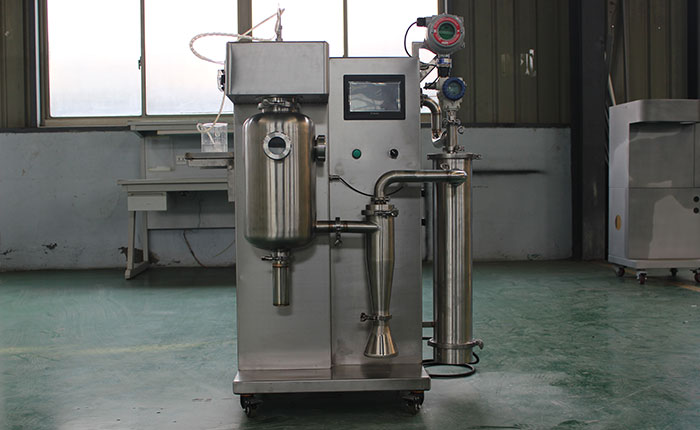

  實驗室有機溶劑噴霧干燥機
•

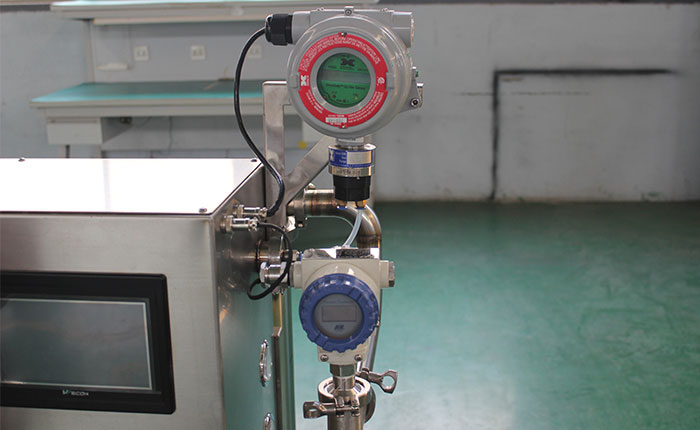

  實驗室有機溶劑噴霧干燥機
